O Sistema Elétrico do Fusca: Como Evitar Panes e Riscos de Incêndio
Proteja seu clássico! Entenda o sistema elétrico do Fusca, aprenda a identificar fiação perigosa e saiba como evitar panes e riscos de incêndio com manutenção preventiva.
MANUTENÇÃO E MECÂNICA
5/23/20269 min read
1. Introdução: O Coração Invisível do seu Clássico
Para o leigo, o Fusca é uma obra-prima de simplicidade mecânica: um motor arrefecido a ar, quatro cilindros e uma engenharia que resiste ao tempo. No entanto, para o especialista em restauração técnica, existe um componente que é frequentemente negligenciado, mas que atua como o sistema nervoso central do veículo: o sistema elétrico. Na filosofia da Enciclopédia do Fusca, entendemos que a preservação de um patrimônio histórico vai muito além da pintura brilhante ou do estofamento novo. Trata-se de garantir a integridade estrutural e a segurança ativa do veículo.
Infelizmente, o sistema elétrico do Fusca é, em muitos casos, o seu verdadeiro calcanhar de Aquiles. Isso não se deve a uma falha de projeto original da Volkswagen — que seguia os rigorosos padrões industriais alemães da época — mas sim a décadas de exposição ao calor, oxidação natural e, principalmente, intervenções inadequadas. Um chicote elétrico com isolamento ressecado ou uma conexão frouxa não são apenas inconveniências que impedem o rádio de funcionar; são gatilhos silenciosos para o incêndio em Fusca, um evento traumático que pode reduzir anos de investimento e paixão a cinzas em menos de cinco minutos.
Este guia técnico tem o objetivo de transformar sua visão sobre a elétrica do seu clássico. Adotaremos uma postura de engenharia preventiva: entender o risco antes que ele se torne um sinistro. Cuidar da fiação é, em última análise, a forma mais barata de seguro que você pode oferecer ao seu carro.
2. Componentes Principais: A Geração e Distribuição de Energia
Para dominar a manutenção preventiva do Fusca, é preciso primeiro compreender a evolução da sua arquitetura elétrica. Historicamente, o Fusca brasileiro viveu uma transição fundamental entre 1967 e 1968, quando o sistema de 6 Volts (6V) foi substituído pelo padrão de 12 Volts (12V). Essa mudança não foi apenas comercial; ela visava melhorar a confiabilidade da partida e a eficiência dos componentes de iluminação, uma vez que o sistema de 6V era extremamente sensível a qualquer queda de tensão nos terminais.
2.1. A Batalha Técnica: Dínamo vs. Alternador
O coração da geração de energia no motor a ar é o conjunto de geração. O dínamo (gerador de corrente contínua) equipou as versões mais antigas. Sua característica técnica principal é a indução eletromagnética através de um coletor de lâminas e escovas de carvão. O grande problema do dínamo no contexto urbano moderno é sua curva de carga: ele necessita de aproximadamente 1.500 a 2.000 RPM para começar a gerar uma tensão superior à da bateria.
O alternador, introduzido posteriormente (e item obrigatório em qualquer modernização focada em segurança), utiliza diodos retificadores para converter corrente alternada em contínua. Sua vantagem é a eficiência: mesmo em marcha lenta (800-900 RPM), ele já fornece energia suficiente para manter o sistema estável e carregar a bateria.
Outro ponto técnico crucial é o Regulador de Voltagem. Nos sistemas com dínamo, o regulador é externo e mecânico, utilizando platinados que podem "colar". Se os contatos colarem, o dínamo enviará carga ininterrupta para a bateria, podendo fazê-la ferver e liberar gases explosivos. Já os alternadores modernos possuem reguladores eletrônicos internos, muito mais precisos e seguros.
2.2. Motor de Arranque e Bateria: O Segredo da Partida Confiável
O motor de arranque é o componente que consome a maior amperagem de todo o sistema. Durante a partida, a corrente pode ultrapassar 150 Amperes. Para que esse fluxo ocorra sem perdas, o conceito de queda de tensão deve ser combatido. Isso ocorre quando a resistência nos cabos é alta devido à oxidação ou ao uso de cabos com bitola insuficiente.
Um dos erros mais comuns em restaurações de baixo custo é negligenciar a malha de massa (o cabo de aterramento). No Fusca, existem dois pontos críticos: o cabo que liga o polo negativo da bateria ao chassi (sob o banco traseiro) e a malha de cobre que une o câmbio ao chassi. Se essas conexões estiverem oxidadas, a corrente "procurará" outros caminhos (como cabos de acelerador ou embreagem), podendo fundi-los.
ALERTA TÉCNICO DE SEGURANÇA: A bateria do Fusca reside em um local perigoso. Localizada sob o banco traseiro, ela fica perigosamente próxima às molas de aço do assento. Se um passageiro mais pesado sentar e a mola tocar nos polos da bateria, ocorrerá um curto-circuito de altíssima intensidade. Para evitar este risco de incêndio em Fusca, é imperativo o uso de uma caixa de bateria em polipropileno ou, no mínimo, um tapete de borracha espesso e vulcanizado isolando totalmente os terminais.
3. Diagnóstico de Riscos: Por que o Fusca Pega Fogo?
O incêndio é o maior medo de qualquer proprietário, e no Fusca, ele é o resultado de uma combinação fatal entre fiação degradada e a arquitetura do motor.
3.1. Fiação Antiga e a Fadiga do Isolamento (Padrão DIN)
A fiação original alemã e as primeiras brasileiras seguiam o padrão de cores DIN 72551. Identificar essas cores é essencial para uma manutenção técnica:
Vermelho (Linha 30): Positivo direto da bateria (sempre energizado).
Preto (Linha 15): Positivo pós-chave de ignição.
Marrom (Linha 31): Aterramento (massa).
Após 40 anos, a capa de PVC desses fios torna-se quebradiça (vitrificada). O calor cíclico do motor a ar e a vibração constante causam microfissuras nesse isolamento. Quando o cobre toca a lataria, o curto-circuito é imediato. Como muitos Fuscas rodam com a Linha 30 (vermelha) sem proteção de fusível até a chave de ignição, um curto nesse trajeto não para até que o fio derreta por completo ou o carro se incendeie.
3.2. Como "Gambiarras" Causam Incêndio em Fusca
O termo "gambiarra" na elétrica automotiva refere-se a três erros técnicos graves:
Subdimensionamento de Bitola: Instalar sons potentes ou faróis de milha usando fios de 1.0mm² quando o circuito exige 4.0mm² ou 6.0mm². O fio atua como uma resistência de chuveiro, aquecendo até entrar em ignição.
Emendas por Torção: Fios apenas enrolados e cobertos com fita isolante comum de PVC. Com o tempo, a cola da fita derrete, a emenda afrouxa e cria um arco elétrico.
Falta de Terminais Crimpados: O uso de pontas de fio "estanhadas" em parafusos de fixação é um erro comum. O ideal é o uso de terminais olhais ou faston devidamente crimpados com ferramentas de pressão.
3.3. Vazamentos de Combustível e a Faísca Fatal: A Bobina de Ignição
A configuração do motor a ar coloca o carburador e as linhas de combustível diretamente acima do distribuidor, do alternador e, crucialmente, da bobina de ignição. A bobina original é preenchida com óleo para isolamento térmico e elétrico. Se uma bobina antiga superaquecer e vazar esse óleo inflamável sobre o motor quente, o desastre é certo.
Além disso, a proximidade da bomba de combustível com a fiação do alternador significa que qualquer vazamento em uma mangueira ressecada encontrará uma fonte de ignição (faíscas naturais das escovas ou um arco elétrico de um cabo de vela mal encaixado). Na manutenção preventiva do Fusca, a troca das mangueiras por modelos com trama de aço ou borracha nitrílica de alta qualidade é indissociável da revisão elétrica.

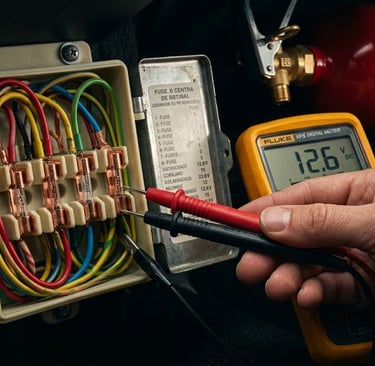

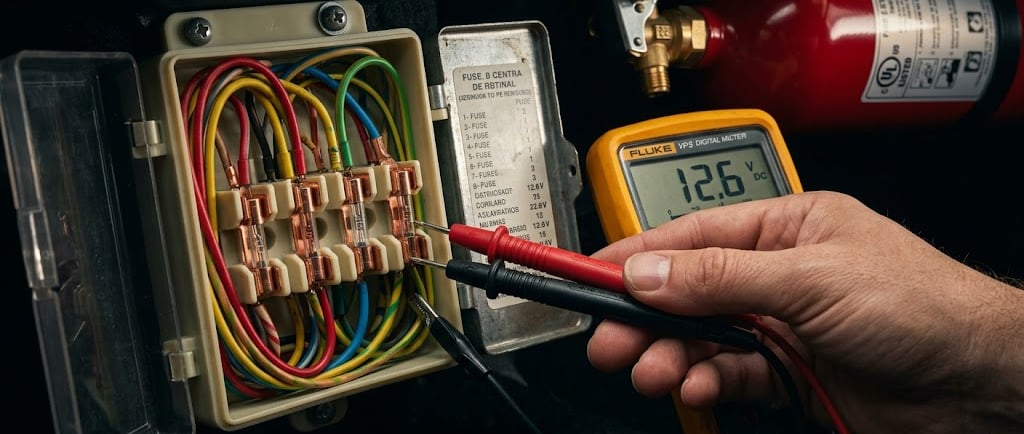

4. Proteção e Organização: Caixa de Fusíveis e Relés
A caixa de fusíveis não é apenas um painel de conexões; é o seu fusível de segurança contra a perda total do veículo.
No Fusca, os fusíveis originais são do tipo cerâmico (ou "torpedo"). Cada cor representa uma amperagem específica que deve ser respeitada rigorosamente:
Amarelo: 5 Amperes.
Branco: 8 Amperes (o mais comum, usado em lanternas e faróis baixos).
Vermelho: 16 Amperes (usado em buzinas e limpadores de para-brisa).
Azul: 25 Amperes (reservado para circuitos de alta carga).
O pecado capital: Jamais utilize "araminhos", papel alumínio ou fusíveis de amperagem superior para "resolver" um fusível que queima constantemente. Se o fusível de 8A queimou, ele cumpriu sua missão de proteger o chicote. Substituí-lo por um de 25A permitirá que a sobrecarga derreta o chicote inteiro antes que o fusível rompa.
A Função Estratégica dos Relés
Relés são interruptores eletromagnéticos que permitem que uma corrente alta (ex: faróis) seja controlada por uma corrente baixa (o botão no painel). Instalar relés auxiliares é a melhor forma de proteger os botões originais de baquelite, que são caros e difíceis de encontrar.
Relé 30/51 (Carga): Alivia a chave de ignição.
Relé de Pisca: Se ele começar a piscar rápido demais ou travar aceso, indica uma falha de aterramento ou lâmpada queimada.
Relé de Farol (Dimmer switch): No Fusca, o comutador de farol alto/baixo é um relé de pulso. Se ele falhar, você perderá a iluminação frontal subitamente à noite.
5. Prevenção Ativa: A "Dica de Ouro" para Segurança Máxima
Se você busca manutenção preventiva no Fusca de nível profissional, a instalação de uma Chave Geral de Corte Rápido é obrigatória. Trata-se de um interruptor robusto instalado no cabo negativo da bateria.
Por que no negativo? Porque se a ferramenta escorregar ao instalar no positivo e tocar no chassi, ocorrerá um curto. No negativo, isso é seguro. A Chave Geral oferece três benefícios imediatos:
Segurança contra Incêndio Estacionário: Ao desligar a chave na garagem, você interrompe qualquer possibilidade de um curto-circuito iniciar um incêndio enquanto você dorme.
Preservação da Bateria: Elimina "fugas de corrente" silenciosas (como um rádio mal instalado) que descarregam a bateria em poucos dias.
Antifurto: Sem energia, o carro não dá partida, servindo como uma primeira barreira contra furtos.
Aliado a isso, o Extintor ABC é a sua última linha de defesa. Diferente dos antigos extintores BC, o tipo ABC combate fogos em tecidos (A), líquidos inflamáveis (B) e equipamentos elétricos energizados (C). Verifique a validade e a pressão do manômetro mensalmente.
6. Lista de Verificação Preventiva (Checklist Técnica)
Como especialista, recomendo que o proprietário realize esta inspeção visual trimestralmente. Não requer ferramentas complexas, apenas atenção:
[ ] Estado da Malha de Massa: O cabo da bateria está firme e sem fios de cobre rompidos?
[ ] Fixação da Bateria: A bateria está presa pelo suporte original ou "dança" no compartimento?
[ ] Proteção de Polos: Existe isolamento físico (borracha) entre os polos e o banco traseiro?
[ ] Conexões do Alternador/Dínamo: Os fios que chegam ao regulador estão limpos ou apresentam sinais de derretimento/calor excessivo?
[ ] Temperatura da Bobina: Após 20 minutos de uso, a bobina está morna ou "pelando"? (Bobina muito quente indica resistência alta ou voltagem excessiva).
[ ] Integridade das Mangueiras: Há cheiro de gasolina no cofre do motor? Verifique se as braçadeiras estão apertadas.
[ ] Fusíveis: Abra a caixa e veja se há algum fusível com o corpo plástico/cerâmico deformado pelo calor.
[ ] Teste de Queda de Tensão: Ao ligar os faróis, a luz do painel enfraquece drasticamente? Isso indica falha de aterramento.
7. Guia de Compras e Serviços Especializados (Seção Consultiva)
A restauração do sistema elétrico do Fusca exige peças que respeitem as tolerâncias de engenharia. Na Anycar, selecionamos componentes que resolvem os problemas estruturais mencionados.
Produtos Recomendados para Segurança
Terminais de Bateria de Engate Rápido: Permitem desconectar a bateria manualmente em 2 segundos em caso de fumaça, sem precisar de chaves de boca.
Kit de Fusíveis Cerâmicos Genuínos: Evite os de plástico chinês que derretem sem romper o elo. O corpo de cerâmica dissipa melhor o calor.
Chave Geral Náutica Heavy-Duty: Suporta correntes de pico de partida sem aquecer.
Chicote Elétrico Completo (Padrão Original com Proteção Anti-Chama): Se o seu chicote tem mais de 3 emendas, a substituição total é o único caminho para a paz de espírito.
Serviços Especializados Anycar
Nossa abordagem de engenharia diferencia-se pela precisão diagnóstica:
Diagnóstico Elétrico por Termografia (Exclusivo Anycar): Utilizamos câmeras térmicas para visualizar o calor fluindo pelos fios. Identificamos "pontos quentes" invisíveis a olho nu antes que eles derretam o isolamento.
Instalação de Chicotes Técnicos e Modernização: Refazemos toda a fiação utilizando padrões DIN, com adição estratégica de relés e fusíveis de lâmina modernos (escondidos para preservar a estética vintage) para máxima proteção.
8. Conclusão
O Fusca não é apenas um meio de transporte; é um legado. Respeitar o seu sistema elétrico é uma prova de respeito pela história automobilística e pela segurança da sua família. Lembre-se: em um carro clássico, a confiabilidade não é fruto do acaso, mas de uma manutenção rigorosa, técnica e, acima de tudo, preventiva. O sistema elétrico do Fusca pode ser seu melhor aliado ou seu maior risco; a escolha depende das suas decisões de manutenção hoje.
O seu Fusca está realmente seguro? Não deixe para descobrir quando sentir o cheiro de queimado. Compartilhe este guia com outros entusiastas para que possamos preservar o máximo de clássicos nas ruas.
